Semento ng tornilyo ship unloader
  • 600-15000 DWT 100-500t/h Fixed Screw Ship Unloader
  • 600-15000 DWT 100-500t/h Fixed Screw Ship Unloader

600-15000 DWT 100-500t/h Fixed Screw Ship Unloader

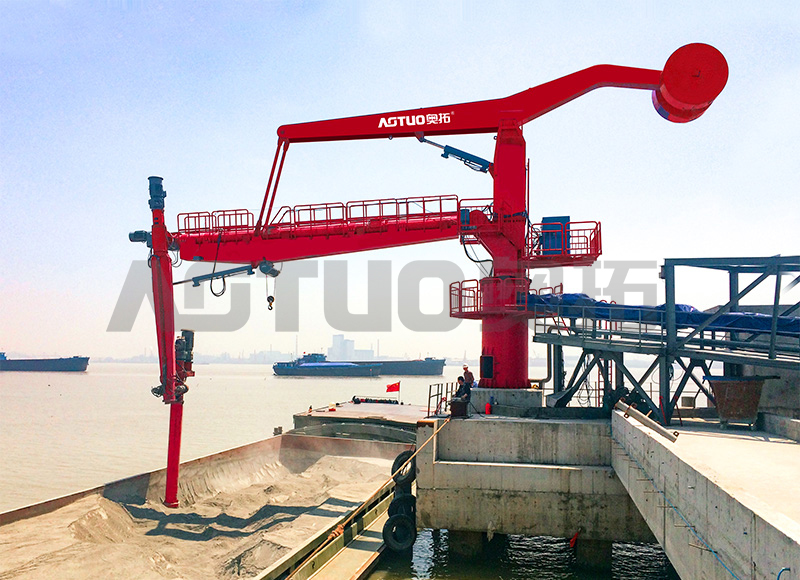

Ang ATXL-Isang spiral ship unloader ay naka-install sa isang nakapirming pundasyon sa baybayin ng pantalan. Sa pamamagitan ng pag-asa sa bidirectional horizontal rotation ng rotary tower's horizontal beam pitch variation, at ang vertical arm swing pabalik-balik, makakamit ng feeder ang three-dimensional na pagsubaybay sa paggalaw ng materyal na posisyon para sa pagkuha ng materyal. Pagkatapos, itinataas ang materyal sa horizontal spiral machine gamit ang vertical spiral machine at awtomatikong ibinababa mula sa bodega ng barko patungo sa baybayin sa pamamagitan ng discharge device sa conveying system.

Makipag-ugnayan na
Nakaraang：1000-70000 DWT 200-1500t/h Tire Mobile Screw Ship Unloader
Susunod：1000-70000 DWT 200-1500t/h Rail mobile Screw Ship Unloader

ilarawan

Kapasidad ng produksyon

100-500t/h (kinakalkula batay sa bulk density ng semento)

Naaangkop na uri ng barko

600-15000 DWT

Pahalang na braso pahalang na anggulo sa pagbabalik

±135 °

Pahalang na anggulo ng taas ng braso

30 ° pataas at 30 ° pababa

Vertical arm swing angle

Panloob na swing 30 °, panlabas na swing 40 °

Pagkonsumo ng enerhiya

<0.8 kWh/t

ingay

≤80dB

Konsentrasyon ng paglabas ng alikabok

≤10mg/m ³

Panimula ng Produkto

Nakapirming Screw Ship Unloader
Patuloy na sistema ng maramihang pagbabawas | Nakapirming configuration ng pedestal
100-500 t/h
600-15000 DWT
0.8 kWh/t
Pangkalahatang-ideya ng Produkto
Ang fixed screw ship unloader na ito ay inengineered para sa tuluy-tuloy na bulk material discharge mula sa mga sasakyang pandagat patungo sa mga shore conveying system. Ang kapasidad ng produksyon ay mula 100 hanggang 500 metrikong tonelada kada oras, na kinakalkula batay sa bulk density ng semento na 1.2 hanggang 1.5 metriko tonelada kada metro kubiko. Ang pagiging tugma ng sasakyang-dagat ay sumasaklaw sa 600 DWT hanggang 15000 DWT, na sumasaklaw sa maliliit na barge, coaster, at handysize na bulk carrier. Ang fixed base configuration ay nag-aalis ng rail mobility, na binabawasan ang capital expenditure para sa mga terminal na may nakalaang puwesto na mga assignment. Ang articulated boom ay may kasamang pahalang na braso na may ±135 degree slewing at ±30 degree elevation, na ipinares sa isang vertical screw arm na nag-aalok ng 30 degree papasok at 40 degree na palabas na swing. Ang pagkonsumo ng enerhiya ay nananatiling mas mababa sa 0.8 kilowatt-hours bawat tonelada, na may mga dust emissions na kinokontrol sa 10 milligrams bawat cubic meter at mga antas ng ingay na hindi hihigit sa 80 decibel.
Mga Pangunahing Kalamangan
Binabawasan ng nakapirming disenyo ng pedestal ang paunang pamumuhunan ng kapital sa pamamagitan ng pag-aalis ng mga sistema ng bogie ng tren
Saklaw ng kapasidad 100-500 tonelada bawat oras na tumugma sa maliliit at katamtamang mga profile ng discharge ng barko
Ang pagkonsumo ng enerhiya na mas mababa sa 0.8 kilowatt-hours bawat tonelada ay nagpapaliit sa paggasta sa pagpapatakbo
Ang paglabas ng alikabok sa 10 milligrams kada metro kubiko ay nakakatugon sa mga lokal na pahintulot sa kapaligiran
Saklaw ng laki ng sasakyang-dagat mula 600 hanggang 15000 DWT nang walang mga pagbabago sa istruktura
Ang antas ng ingay na limitado sa 80 decibel ay nagbibigay-daan sa operasyon malapit sa mga hangganan ng tirahan
Mga Teknikal na Parameter
Kapasidad ng produksyon 100-500 t/h
Naaangkop na uri ng barko 600-15000 DWT
Pahalang na anggulo ng pagbabalik ng braso ±135 degrees
Pahalang na taas ng braso 30 degrees pataas, 30 degrees pababa
Vertical arm swing Panloob na 30 degrees, panlabas na 40 degrees
Pagkonsumo ng enerhiya Mas mababa sa 0.8 kWh/t
Antas ng ingay ≤80 dB
Paglabas ng alikabok ≤10 mg/m³
Mga Detalyadong Pagtutukoy
Kapasidad ng produksyon 100-500 tonelada bawat oras (batay sa bulk density ng semento 1.2 t/m³)
Naaangkop na hanay ng sisidlan 600 hanggang 15000 deadweight tonelada
Pahalang na pag-slewing ng braso ±135 degrees pahalang na pag-ikot
Pahalang na taas ng braso 30 degrees pataas at 30 degrees pababa
Vertical arm articulation 30 degrees inward sweep, 40 degrees outward sweep
Pagkonsumo ng kuryente Mas mababa sa 0.8 kilowatt-hours bawat metrikong tonelada
Acoustic emission Pinakamataas na 80 decibel sa posisyon ng operator
Particulate emission ≤10 milligrams bawat cubic meter sa discharge point
Mga Tampok ng Produkto
Nakapirming pedestal mount na may reinforced concrete foundation para sa permanenteng pag-install ng berth
Continuous screw conveyor na may ganap na nakapaloob na daanan ng daloy ng materyal
Sinasaklaw ng pahalang na braso ang mga hatch ng sisidlan hanggang 20 metro ang lapad sa pamamagitan ng ±135 degree slewing
Pagsasaayos ng elevation mula 30 degrees hanggang 30 degrees pababa para sa freeboard na taas na 1.5 hanggang 10 metro
Vertical arm 30 degree inward at 40 degree outward sweep para sa cargo hold access
Pulse-jet baghouse filtration system na nagpapanatili ng 10 mg/m³ emission ceiling
Variable frequency drive para sa flow modulation mula 20 hanggang 100 percent ng rated capacity
Maaaring palitan ang hardfacing na mga segment sa screw flight para sa pamamahala ng pagsusuot
Lokal na control panel na may kakayahan sa malayuang pagsubaybay
Mga Patlang ng Application
Maliit na port terminal
Mga pasilidad na humahawak ng 600 hanggang 10000 DWT na sasakyang-dagat na may taunang throughput na mas mababa sa 800,000 tonelada
Mga daungan sa ilog sa loob ng bansa
Mga lokasyong may restricted draft handling barge at maliliit na coaster
Mga sentro ng pamamahagi ng semento
Mga rehiyonal na terminal na tumatanggap ng bultuhang semento mula 3000 hanggang 12000 DWT na sasakyang-dagat
Mga pasilidad sa pag-export ng butil
Ang paghawak ng trigo, mais, soybean, at iba pang produktong agrikultural na kontrolado ng alikabok
Pang-industriya na hilaw na materyal na pagtanggap
Mga power plant at pabrika na tumatanggap ng karbon, limestone, o petcoke
Mga terminal ng pataba
Paghawak ng butil-butil at may pulbos na mga pataba na may mga probisyon sa pagkontrol ng kahalumigmigan
Mga Karaniwang Tanong at Solusyon
Paano nakakaapekto ang nakapirming pag-install sa kakayahang umangkop sa pagpapatakbo?
Ang nakapirming unloader ay nagsisilbi sa isang nakalaang puwesto. Para sa mga terminal na may predictable vessel arrival at pare-pareho ang laki ng sasakyang-dagat, ang pagsasaayos na ito ay naghahatid ng sapat na saklaw nang walang karagdagang halaga ng mga bogies sa tren at mga biyahe sa paglalakbay. Ang pagpoposisyon ng sasakyang-dagat ay pinamamahalaan sa pamamagitan ng mga pagsasaayos ng mooring line sa loob ng boom coverage area na ±135 degrees slewing at abot ng humigit-kumulang 15 metro mula sa gilid ng pantalan.
Ano ang inirerekomendang iskedyul ng pagpapanatili ng tornilyo?
Pag-inspeksyon ng kapal ng screw flight tuwing 400 oras ng pagpapatakbo. Pagtatasa ng pagsusuot ng liner plate sa pagitan ng 800 oras. Para sa paghawak ng semento, karaniwang kinakailangan ang pagpapalit ng paglipad ng turnilyo sa pagitan ng 3500 at 5000 na oras depende sa pagiging abrasive ng materyal. Ang vertical screw assembly ay may kasamang hinged access door para sa inspeksyon nang walang full screw extraction.
Paano nakakamit ng sistema ng pagkolekta ng alikabok ang 10 mg/m³?
Gumagana ang three-stage dust capture sa screw intake shroud, paglilipat ng chute sa pagitan ng vertical at horizontal arm, at discharge hopper. Ang isang gitnang baghouse na may pulse-jet cleaning ay nagpapanatili ng negatibong presyon sa kabuuan. Ang kahusayan ng filter bag ay umabot sa 99.9 porsyento para sa mga particle na mas malaki sa 1 micron. Ang mga awtomatikong pag-ikot ng paglilinis ay nag-a-activate kapag ang differential pressure ay lumampas sa 1000 pascals.
Maaari bang pangasiwaan ng unloader na ito ang iba't ibang uri ng materyal?
Ang karaniwang pagsasaayos ay humahawak ng mga materyales na may bulk density mula 0.6 hanggang 1.8 metrikong tonelada bawat metro kubiko, laki ng butil hanggang 40 milimetro, kahalumigmigan hanggang 10 porsiyento. Ang pagpapalit ng materyal ay nangangailangan ng paglilinis ng pabahay ng tornilyo at sistema ng pagkolekta ng alikabok. Ang mga opsyonal na screw liner na may pinababang clearance ay magagamit para sa mga materyales na may mataas na kahalumigmigan na higit sa 12 porsyento.
Mga Pagsasaalang-alang sa Operasyon
Mga kinakailangan sa pundasyon
Konkretong pundasyon: 5.5m x 5.5m na pinakamababang sukat. Lalim: 1.8 hanggang 2.2 metro depende sa kapasidad ng pagdadala ng lupa. Ang pattern ng anchor bolt na ibinigay kasama ng mga drawing ng engineering. Foundation load: 35 tonelada bawat paa ng suporta.
Mga detalye ng elektrikal
380V hanggang 690V, 50Hz o 60Hz, tatlong-phase na supply. Naka-install na kapangyarihan ng motor: 160kW hanggang 250kW batay sa pagpili ng kapasidad. Koneksyon ng cable sa pamamagitan ng terminal box sa pedestal base. Available ang opsyonal na koneksyon sa generator.
Mga limitasyon sa materyal
Pinakamataas na diameter ng particle: 40 millimeters para sa karaniwang configuration ng screw. Saklaw ng temperatura ng materyal: -15°C hanggang 70°C. Moisture ceiling: 10 porsiyento para sa pinakamainam na daloy. Ang mga malagkit o magkakaugnay na materyales ay maaaring mangailangan ng pinababang rate ng feed.
Mga limitasyon sa kapaligiran
Operating ambient temperature: -20°C hanggang 40°C. Pinakamataas na bilis ng hangin para sa operasyon: 18 metro bawat segundo. Survival wind speed: 45 metro bawat segundo na may boom na nakatago. Ang sistema ng proteksyon ng kidlat ay isinama.
Pagsasanay sa tauhan
Ang sertipikasyon ng operator ay nangangailangan ng 32 oras na pagsasanay na sumasaklaw sa mga kontrol ng boom, mga pamamaraan sa paghinto ng emergency, pagsubaybay sa dust system, at pang-araw-araw na checklist ng inspeksyon. Refresher na pagsasanay tuwing 24 na buwan.
Batayan sa pagkalkula ng kapasidad
Mga halagang nakuha mula sa semento na may bulk density na 1.2 metric tons per cubic meter, free-flowing condition, moisture na mas mababa sa 5 percent. Ang aktwal na throughput ay nag-iiba sa materyal na anggulo ng pahinga, antas ng kahalumigmigan, pamamahagi ng laki ng particle, at geometry ng vessel hold. Nalalapat ang mga kadahilanan ng pagbabawas para sa mga materyales na may anggulo ng pahinga sa itaas ng 40 degrees.
Mga opsyon sa pagsasaayos ng tornilyo
Karaniwang diameter ng tornilyo: 350 hanggang 500 milimetro. Pitch-to-diameter ratio: 0.7. Saklaw ng bilis: 50 hanggang 160 RPM sa pamamagitan ng variable frequency drive. Mga opsyon na lumalaban sa abrasion: hardfaced flighting (550-600 Brinell) o bolt-on wear segment para sa quartz-bearing materials.
Paraan ng pagsubok sa paglabas
Pagsubok sa bawat ISO 9096:2017 na hindi gumagalaw na pinagmumulan ng mga emisyon. Isinagawa ang sampling sa 100 porsyentong kapasidad ng nameplate sa loob ng 3 oras na tuloy-tuloy na panahon. Available ang mga ulat sa pagpapatunay ng third-party. Inirerekomenda ang regular na pagsusuri sa pagsunod tuwing 12 buwan.

mensahe

"Kung mayroon kang anumang mga komento o katanungan, mangyaring huwag mag-atubiling makipag-ugnay sa amin"

Inirerekomendang mga produkto

Tumutok sa mga pangkalahatang solusyon para sa mga dry bulk port transshipment system,
R&D, pagmamanupaktura at serbisyo

Hangzhou Aotuo Mechanical and Electrical Co., Ltd.
Hangzhou Aotuo Mechanical and Electrical Co., Ltd.(AOTUO para sa maikli) ay itinatag noong 2003 at ay isang pasadyang ginawa 600-15000 DWT 100-500t/h Fixed Screw Ship Unloader Manufacturer at 600-15000 DWT 100-500t/h Fixed Screw Ship Unloader tagapagtustos Ang Heaoto ay isang pambansang high-tech na enterprise na tumutuon sa mga komprehensibong solusyon para sa mga port dry bulk cargo transshipment system at ang pananaliksik, pagpapaunlad, pagmamanupaktura at serbisyo ng mga high-end na kagamitan para sa dry bulk cargo port loading at unloading....

  • Propesyonalismo

  • kalidad

  • One-stop na solusyon

Mag-explore pa
Hangzhou Aotuo Mechanical and Electrical Co., Ltd.
Sertipiko

Sertipikasyon sa kapaligiran

News Center

Na-update ang Balita

600-15000 DWT 100-500t/h Fixed Screw Ship Unloader Kaalaman sa industriya

Ano ang mga pangunahing bahagi ng Nakapirming Screw Ship Unloader ? Ano ang mga tungkulin ng bawat bahaging ito?

Pangunahing binubuo ang Nakapirming Screw Ship Unloader ng mga sumusunod na pangunahing bahagi, ang bawat isa ay may partikular na function upang matiyak ang maayos na pag-unlad ng buong proseso ng pagbabawas:

Istruktura ng Portal:
Function: Bilang sumusuportang istruktura ng buong ship unloader, ang portal ay may pananagutan sa pagdadala ng bigat ng screw conveyor, turntable at iba pang auxiliary equipment, at matatag na pag-install ng mga ito sa dock. Kasabay nito, nagbibigay din ito ng kinakailangang track o support frame para sa vertical at horizontal na paggalaw ng screw conveyor.

Rotary Table:
Function: Karaniwang naka-install ang turntable sa tuktok ng portal at maaaring umikot sa gitnang axis. Ang pangunahing pag-andar nito ay upang ayusin ang direksyon ng screw conveyor upang ihanay ito sa iba't ibang mga posisyon sa cabin at mapagtanto ang lahat ng mga operasyon sa pagbabawas. Ang disenyo ng turntable ay karaniwang isinasaalang-alang ang kinis ng pag-ikot at ang katumpakan ng pagpoposisyon.

Screw Conveyor:
Function: Ang screw conveyor ay ang pangunahing bahagi ng ship unloader, na binubuo ng spiral blades at conveying pipe. Ito ay nahahati sa dalawang bahagi: vertical screw conveyor at horizontal screw conveyor. Ang vertical screw conveyor ay may pananagutan sa pag-angat ng materyal mula sa ilalim ng hawak ng barko sa isang tiyak na taas, habang ang pahalang na screw conveyor ay naghahatid ng materyal nang pahalang sa pagtanggap ng kagamitan o mga pasilidad sa imbakan sa pantalan. Itinutulak ng screw conveyor ang materyal pasulong sa pamamagitan ng pag-ikot ng mga spiral blades upang makamit ang tuluy-tuloy at matatag na paghahatid.

tagapagpakain:
Function: Ang feeder ay matatagpuan sa dulo ng inlet ng screw conveyor at ginagamit upang kontrolin ang bilis at dami ng materyal na pumapasok sa screw conveyor. Maaari nitong ayusin ang laki at hugis ng feed port kung kinakailangan upang mapaunlakan ang mga materyales na may iba't ibang uri at laki ng butil. Ang disenyo ng feeder ay karaniwang isinasaalang-alang ang pangangailangan upang maiwasan ang pagbara at pare-parehong pagpapakain.

Unit ng Pagmamaneho:
Function: Nagbibigay ng power source para sa screw conveyor at turntable, kabilang ang mga motor, reducer, coupling at iba pang bahagi. Kino-convert ng unit ng drive ang rotational motion ng motor sa linear motion ng screw conveyor at ang rotational motion ng turntable sa pamamagitan ng mechanical transmission, sa gayon ay nagtutulak sa operasyon ng buong ship unloader.

Control System:
Function: Responsable para sa awtomatikong kontrol at pagsubaybay ng buong barko unloader. Sa pamamagitan ng mga sensor, PLC (Programmable Logic Controller) at iba pang kagamitan, masusubaybayan ng control system ang operating status ng ship unloader, material flow at iba pang parameter sa real time, at tumpak na kontrolin ang ship unloader ayon sa preset program o mga tagubilin ng operator. Ang sistema ng kontrol ay maaari ring mapagtanto ang mga function tulad ng fault alarm at proteksyon sa kaligtasan upang matiyak ang ligtas at matatag na operasyon ng ship unloader.

Ano ang saklaw ng kapasidad ng pagbabawas ng a Nakapirming Screw Ship Unloader ?

Ang saklaw ng kapasidad ng pagbabawas ng isang Fixed Screw Ship Unloader ay medyo malawak, depende sa modelo, pagsasaayos at likas na katangian ng materyal na hinahawakan. Sa pangkalahatan, ang kapasidad ng pagbabawas ay mula 100t/h hanggang 3000t/h. Sinasaklaw ng hanay na ito ang malawak na hanay ng mga pangangailangan mula sa maliliit na port hanggang sa malalaking port, at maaaring makayanan ang iba't ibang laki at uri ng mga pagpapatakbo ng bulk unloading.

Ang kapasidad ng pagbabawas ng isang screw unloader ay apektado ng maraming mga kadahilanan, kabilang ang diameter at bilis ng screw conveyor, ang pagkalikido ng materyal, ang kahusayan ng conveying system at ang pangkalahatang disenyo ng kagamitan. Para sa mga materyales na may magaan na timbang, mahusay na pagkalikido at mababang abrasiveness, tulad ng semento, fly ash, at butil, ang screw unloader ay maaaring makamit ang mataas na kahusayan sa pagbabawas. Para sa mga materyales na may mabigat na timbang o mataas ang abrasiveness, maaaring kailanganin na i-optimize ang configuration ng kagamitan o gumamit ng mga espesyal na materyales upang mapabuti ang kahusayan sa pag-unload at buhay ng kagamitan.

Bilang karagdagan, sa patuloy na pag-unlad ng teknolohiya at pag-upgrade ng mga kagamitan, ang kapasidad ng pagbabawas ng mga screw unloader ay patuloy na bumubuti. Gumagamit ang mga makabagong screw ship unloader ng mas advanced na mga control system at mga teknolohiya sa pagmamaneho, na makakamit ang mas tumpak na kontrol sa materyal at mas mataas na kahusayan sa paghahatid, at sa gayon ay higit na mapahusay ang kanilang mga kakayahan sa pagbabawas ng barko.
